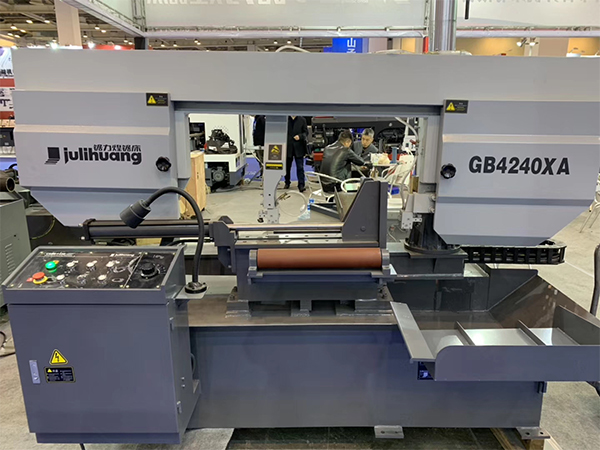

GB4240XA

  • 所属分类:2021年高速新款数控
  • 浏览次数:2095次
  • 发布日期:2021/7/16 14:42:23
  • 产品概述

概述
本产品是在引进国外技术的基础上研发的高效锯切设备,主要用于切割槽钢、角钢、扁钢等各种型钢。机床可实现0°至60°大范围操作,具有高效率、高精度和高可靠性等显著特点,产品达到国际水平。


一、设计原则
1.机床的基本参数和技术性能力求瞄准当代国际水平。
2.该产品是全新设备(包括所有外购的液压、电气等元件),具有合理的结构、可靠性、耐久性、稳定性,操作简便。
3.吸收国外的技术,结合实际使用、设计锯床的经验优化设计使其具有较高的技术含量。
4.充分考虑维修的便利和空间,提高锯床的可维护性。


二、机床的主要特点和功能:
1.机床通过机械、电气、液压的配合,具有自动进刀、切割完毕锯架自动快速退刀的功能。
2.配置大功率减速机,保证锯带运转的稳定,可延长锯带的使用寿命。
3.锯床具有可调式锯带导向装置,保证锯带运转平滑,大大地提高了锯带的切削质量和使用寿命。
4.独树一帜的转角度切削,可进行0°至+60°多角度快速定位切削。
5.采用了切削行程开关控制,可随时根据工件的大小调整切削行程,大大提高了工作效率。


三、机床的主要技术参数:

机床主要技术参数表

参数规格/机床型号

GB4240XA

锯切能力(宽×高)

0°锯切范围:400×400mm

45°锯切范围:400×400mm

60°锯切范围:240×350mm

带锯条规格(mm)

5350×34×1.1

切削速度(m/min)

25/40/54/68

进给速度

无级调速

锯带张紧方式

手动

传动方式

蜗轮传动

工件夹紧方式

液压结合

主电机功率(kw)

4

液压电机功率(kw)

1.5

机床总功率(kw)

5.6 KW

工作台面高度

约800mm

油箱容量(L)

85L

水箱容量(L)

105L

送料架

1米

主机外型尺寸(mm)

2600×2000×2000(长×宽×高)


四、采用的关键配件

主要关键件配置表

序号

名称  规格  型号

供货商

1

传动机构

(1)蜗轮减速机

锯力煌

2

液压机构

(1)油泵

仙居永灵液压件厂

(2)电磁阀

乐清乐榆液压件件

3

电机

(1)主电机

上海德东

(2)液压电机

上海德东或永康微特

4

控制系统

(1)断路器、接触器、热继电器、行程开关

正泰集团


五、机床各组成系统及功能简述
机床由机架、主传动装置、锯带张紧装置、带锯条导向机构、冷却系统、旋转机构等部分组成。
1.床身、工作台: 床身采用焊接箱式结构,主要用以支撑其他部件,工作台为铸件,用以承料,安装夹紧装置及锯架.
2.主传动装置: 主传动采用蜗轮传动方式,由电机,蜗轮变速箱,及锯轮组成.主要用以传递扭矩,驱动带锯条回转,以便实现切削运动。
3.锯带张紧机构:是由从动锯轮,滑座, ,滑块和丝杆,螺母组成,通过移动从动轮使带锯条得以张紧或松开,保证带锯条与锯轮轮缘之间形成一定的压力,产生足够的磨擦力来带动锯条作回转运动,实现切削运动。
4.锯带导向::是由左.右导向臂及导向头组成,导向头则由导向滚及导向块组成,主要用来将带锯条扭转一定角度使之与工作台面垂直,保证锯条的正确位置,提高切割精度。
5.冷却系统:是由冷却液箱,冷却泵,管道,阀及喷嘴组成,用来保证对切削区域供给充足的冷却液,以提高切削效果和锯带的使用寿命与切削断面精度,同时还有利于清除齿上的切屑。


六、供货范围

供货一览表

序号

名 称

数量

备注

1

主机

液压系统(含中间配管)

1套



电气控制系统

1套



冷却系统

1套



机械部分

1套



2

附件

带锯条

1根



检修随机工具

1套




七、技术资料交付清单

技术资料交付一览表

序号

资料名称

数量

备注

1

使用说明书

1份



2

产品合格证

1份



3

产品保修卡

1份



4

装箱清单

1份



5

电气原理图

1份

收集并合订在
使用说明书中

6

电气元件明细表

1份

7

液压原理图

1份

8

液压元件明细表

1份


八、设备的安装、调试及技术服务
1.本公司对所售锯床负责,派专业技术人员帮助用户进行设备的安装,调试。
2.本公司免费为用户培训设备安装、调试和操作技术人员。
3.本公司为用户提供详细锯床使用、维护技术资料,以保证用户正确使用、维护锯床,提高锯床的使用效益。
4.本公司对所售的锯床实行终身售后技术服务,在一年的质量保证期内,设备出现的任何质量问题,我方承诺及时提供免费维修和更换损坏的零部件服务(如用户使用不当或其它人为原因造成损坏,本公司将收取合理的成本费用)。在质保期后,我公司承诺只以合理的价格收取费用。
本公司对所有用户全过程跟踪服务,随时为用户提供锯床发展的有关技术信息。帮助提高锯床的使用性能。
